Serie de bombas de turbina
sumergibles Red Jacket®
Además de ser la piedra angular de su infraestructura de repostaje,
la serie de bombas de turbina sumergibles Red Jacket®
constituye el modelo básico que define el estándar de aplicaciones
de repostaje de alto rendimiento y alta fiabilidad.
Sistemas de bombeo sumergibles Red Jacket®
Red Jacket® STP
Red Jacket® AG STP
Red Jacket® LPG Premier

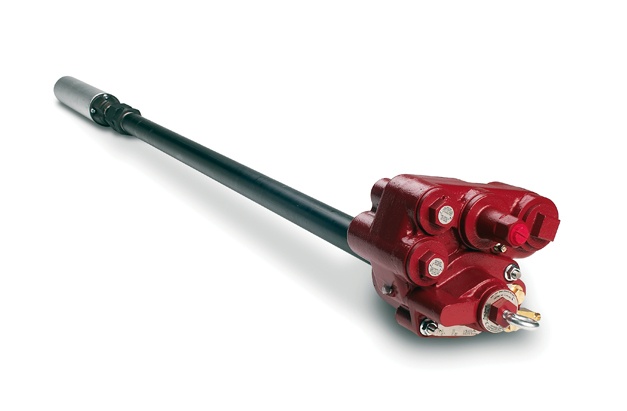

Red Jacket®STP
La Red Jacket STP es la bomba sumergible de combustible que más se ha instalado en todo el mundo. Esto se debe a que Red Jacket sigue ofreciendo la mayor eficacia y el caudal más alto del mercado, así como el menor consumo energético. Red Jacket lleva desde 1878 siguiendo nuestra tradición de crear una bomba fiable y de alta calidad que esté diseñada para gozar de una VIDA ÚTIL Y PROLONGADA.
Opciones de gama amplia
Versiones de 0,75, 1,5 o 2 hp, trifásicas y de 50 Hz para adaptarse a la amplia gama de aplicaciones y configuraciones de sitios.
Tecnología de presión
Menos tuberías y menos piezas en movimiento que en un sistema de succión equivalente, sin riesgo de bloqueo de vapor.
Caudal uniforme
Bombee el combustible con eficacia a mayores distancias y a mayores temperaturas y altitudes.
Fuga de líneas integrada
Fuga de líneas electrónica o mecánica mediante un sistema de monitorización TLS (etiquetado y sellado) con apagado automático para ofrecer la máxima protección ambiental.
Perno extraíble de diseño único
Al extraer el perno, la válvula de retención, el detector de fugas y el cartucho de sifón permanecen en el distribuidor y no hace falta desconectarlos.
Aislamiento de peligros
La conexión eléctrica se interrumpe automáticamente al extraer el perno. De esta forma, el combustible del distribuidor y los fluidos de las tuberías no aislados se devuelven de forma segura al tanque, lo que evita derrames y reduce costes de mantenimiento.
Descarga de producto vertical
Permite una conexión más sencilla a las tuberías horizontales mediante accesorios de tuberías estándar.
Puertos dobles de sifón
Los puertos de dos cartuchos de sifón permiten la conexión a varios sistemas. El diseño giratorio único permite una conexión más sencilla.
Válvula de retención bloqueable
Alivie la presión con facilidad y drene los productos no aislados del distribuidor y la línea hacia el tanque por cuestiones de evaluación o mantenimiento.
Excelente diseño del motor
- Caudales más altos, menos consumo energético, mayor fiabilidad y seguridad reforzada.
- Aumento del caudal de hasta un 5 %: el diseño mejorado de la carcasa del estátor y del receptáculo ofrece una ruta mayor del combustible.
- Reducción del consumo energético de un 8 %: el diseño más eficiente del motor reduce el vataje un 8 %.
- Mejor calidad: la fabricación de motores Red Jacket favorece la mejora de calidad, lo que supone más tiempo de actividad de la estación que otros sistemas STP del mercado.
- Compatibilidad universal: menos piezas de las que hacerse cargo.
- Mayor fiabilidad: el diseño del cojinete mejorado y el aislamiento actualizado favorecen una vida útil del motor más prolongada.
- Seguridad reforzada: la temperatura máxima es unos 125 grados más fría que la de los modelos de la competencia. La separación de los conectores, también mejorada, cumple la normativa más reciente contra incendios.
Diseño del distribuidor compacto y avanzado
- Se instala rápidamente y ofrece un mantenimiento y evaluación sencillos, además de definir el estándar de seguridad eléctrica y ambiental:
- Caja de conexiones incorporada y aislada: el alojamiento de conexiones eléctricas está integrado en el distribuidor y completamente aislado de la ruta del combustible.
- Instalación y mantenimiento sencillos: no hace falta ajustar la abrazadera; el montaje es rápido.
- Seguridad eléctrica reforzada: la abrazadera eléctrica automática se desconecta tras la retirada de los pernos extraíbles.
- Respetuoso con el medio ambiente: al romperse automáticamente el sello extraíble tras la retirada de los pernos, se garantiza que el combustible vuelve automáticamente al tanque, lo que protege al medio ambiente de la contaminación y ahorra a los propietarios de los emplazamientos la responsabilidad pertinente.
- Diseño innovador de la válvula de retención: la configuración abierta facilita las pruebas y el mantenimiento de la línea.
| Bombas de turbina sumergibles Red Jacket de 4″ | ||||
| Caballos de potencia | 0.75 | 1.5 | 1,5 x 4 | 2,0 |
| Versiones estándar | ||||
| Modelos de longitud ajustable | P75U17-3 RJ1/2/3 | P150U17-3RJ2 | X4P150U17 RJ1/2/3 | P200U17-4 RJ1/2/3 |
| Números de referencia | 410140-074/5/6 | 410141-076/7/8 | 410143-071/2/3 | 410142-051/2/3 |
| Modelos de longitud fija | P75U17-3 RJ | P150U17-3 RJ | X4P150U17 RJ | P200U17-4 RJ |
| Números de referencia | 410177-014 | 410177-011 | 410177-012 | 410177-013 |
| Compatibilidad de combustible | Diésel, petróleo al 100 %, petróleo al 80 % con un 20 % de etanol, metanol, TAME, ETBE o MTBE | |||
| Especificaciones de rendimiento | ||||
| Caudal a 0,7 bares en gasolina | 200 l/min | 300 l/min | 220 l/min | 330 l/min |
| Presión estática en petróleo | 2,4 Bar | 2,5 Bar | 2,8 Bar | 3,1 Bar |
| Requisitos de instalación | ||||
| Suministro eléctrico | Corriente trifásica de CA de 50 Hz y 380-415 voltios | |||
| ANPA (altura neta positiva de aspiración) necesaria | 100 mm por encima de la entrada de la bomba | |||
| Certificación | ||||
| Homologación ATEX | II 1/2 G EN15268 IIA T3 DEMKO 12 ATEX 1247797 X | |||
| Condiciones especiales para un uso seguro | Consulte el manual 577014-049 para conocer en detalle los requisitos de instalación, funcionamiento y mantenimiento. | |||
| Sustituciones sobre el terreno de modelos de STP anteriores | ||||
| Las nuevas UMP de sustitución están disponibles para los modelos trifásicos y monofásicos anteriores (consulte el actual catálogo de precios deRed Jacket para la UE) | ||||
Red Jacket® AG STP
Además de ser la piedra angular de su infraestructura de repostaje alternativo, la serie de bombas de turbina sumergibles Red Jacket® AG está basada en el modelo Red Jacket® y está específicamente diseñada para resistir a entornos adversos de repostaje alternativo.
La Red Jacket® AG STP es compatible con concentraciones de etanol o metanol de hasta el 100 %, así como concentraciones de MTBE, ETBE o TAME de hasta el 20 %, y cuenta con las certificaciones UL79A y UL79B para su uso con biocombustibles renovables.
| Bombas de turbina sumergibles Red Jacket de 4″ | ||||
| Caballos de potencia | 0.75 | 1.5 | 1,5 x 4 | 2,0 |
| Versiones estándar | ||||
| Modelos de longitud ajustable | P75U17-3 RJ1/2/3 | P75U17-3 RJ1/2/3 | X4P150U17 RJ1/2/3 | P200U17-4 RJ1/2/3 |
| Números de referencia | 410140-074/5/6 | 410141-076/7/8 | 410143-071/2/3 | 410142-051/2/3 |
| Compatibilidad de combustible | Diésel, petróleo al 100 %, petróleo al 80 % con un 20 % de etanol, metanol, TAME, ETBE o MTBE | |||
| Especificaciones de rendimiento | ||||
| Caudal a 0,7 bares en gasolina | 200 l/min | 300 l/min | 220 l/min | 330 l/min |
| Presión estática en petróleo | 2,4 Bar | 2,5 Bar | 2,8 Bar | 3,1 Bar |
| Requisitos de instalación | ||||
| Suministro eléctrico | Corriente trifásica de CA de 50 Hz y 380-415 voltios | |||
| ANPA (altura neta positiva de aspiración) necesaria | 100 mm por encima de la entrada de la bomba | |||
| Certificación | ||||
| Homologación ATEX | II 1/2 G EN15268 IIA T3 DEMKO 12 ATEX 1247797 X | |||
| Condiciones especiales para un uso seguro | Consulte el manual 577014-049 para conocer en detalle los requisitos de instalación, funcionamiento y mantenimiento. | |||
| Sustituciones sobre el terreno de modelos de STP anteriores | ||||
| Las nuevas UMP de sustitución están disponibles para los modelos trifásicos y monofásicos anteriores (consulte el actual catálogo de precios deRed Jacket para la UE) | ||||
Diseño avanzado
Instalación y mantenimiento sencillos
La tecnología de velocidad fija reduce los costes de instalación y evita interferencias eléctricas en los medidores automáticos de tanques, puntos de ventas, cámaras e interfonos. Las bombas Red Jacket también cuentan con una abrazadera y una caja de conexiones integradas, de modo que no hacen falta componentes externos y no es necesario seguir optimizando el proceso de instalación.
Certificación de seguridad global
La cartera de bombas de turbina sumergibles Red Jacket contiene una variedad de soluciones que cumplen con la normativa global y cuentan con el reconocimiento de todos los principales organismos normativos.
Controles avanzados
Optimización del caudal
Supervise las peticiones en el emplazamiento e instale más bombas para garantizar un caudal óptimo en cualquier condición.
Conectividad
Conéctese a TLS-450PLUS para activar los tanques según los parámetros de combustible fácilmente establecidos en los tanques del distribuidor.
Acceso personalizado de usuarios
Junte dos Red Jacket STP en emplazamientos con una alta demanda para asegurar los caudales y la capacidad de las bombas para respaldarse entre ellas.

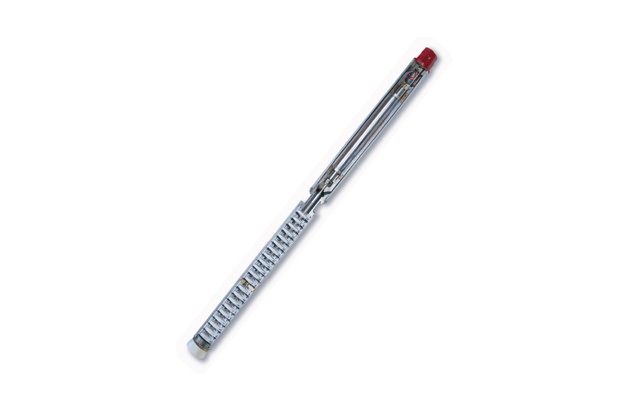

Gama Premier para GLP
La forma más eficaz de bombear GLP
Mantenga caudales óptimos y silenciosos para mejorar la experiencia del cliente, así como para bombear GLP a mayores distancias, obtener flexibilidad en el diseño de la estación y eliminar bloqueos de vapor.
Red Jacket Premier
- Opción básica para caudales más bajos
- Caudal de 70 litros por minuto a 7 bar
Red Jacket Premier MidFlow
- Para aplicaciones de repostaje de GLP con caudales bajos o intermedios
- Caudal de 100 litros por minuto a 7 bar
Red Jacket Premier HiFlow
- Para instalaciones de mayor capacidad, como instalaciones de repostaje de vehículos comerciales y plantas de llenado de botellas
- Caudal de 150 litros por minuto a 7 bar
Muñones del cojinete del motor específicamente reforzados y construidos en acero inoxidable con cojinetes de aleación de carbono y grafito
Entrada de diseño hidrodinámico con orificios de escape de vapor para optimizar el caudal
Caudal de fluido innovador por el motor para el enfriamiento y la lubricación
Impulsores y difusores bloqueados moldeados de Celcon (copolímeros de acetal) y equilibrados hidráulicamente para ofrecer un manejo tranquilo y una prolongada vida útil
Soporte de cojinete de bronce alisado para mejorar el caudal y disminuir la vibración
| Modelo | Premier | Premier Mid Flow | Premier HiFlow | |
| Caudal a 7 bares | 70 litros/min | 100 litros/min | 150 litros/min | |
| Caudal con la máxima eficiencia | 70 litros/min a 6,8 bares | 130 litros/min a 5,8 bar | 130 litros/min a 8,1 bar | |
| Caudal a 4 bares | 100 litros/min | 170 litros/min | 190 litros/min | |
| Motor | V CA | 380-415 | 380-415 | 380-415 |
| Hz | 50 | 50 | 50 | |
| hp | 3 | 3 | 5 | |
| kW | 2.2 | 2.2 | 3.7 | |
| Etapas de la bomba | 21 | 17 | 24 | |
| Longitud unitaria (mm) | 1506 | 1506 | 1896 | |
| Peso unitario (kg) | 39 | 39 | 48 | |
